德系万向轮活动隔断

德系万向轮活动隔断：



---



• 骨架材质：铝/钢

• 面板安装：挂于隔音之悬吊系统架，两面悬挂安装15mm厚的中密度板/夹板/玻镁板

• 铝材厚度：94MM/104mm

• 门板最高：7.5米

• 墙面连接（垂直侧面）：面板两侧凹凸铝槽，接合处有密封隔音条

• 墙板类型：标准型完整版，AE 85/ 100

• 隔音系数：隔音以Rw（dB）计，以EN20140为准：AE100隔音系数533dB

• 搭配导轨：AE RT500,RT600,RT1000,RT2000

• 上下虚位：30mm+30mm;30mm +50mm

• 热传导系数：高度隔音配置以DIN标准的K值（热传导系数）：0.380

• 每片墙板的水平密封接触压力（牛顿）：手动控制的上顶下压的隔音密封装置，压力为1500

• 垂直侧面连接的强度：凹凸曲面题磁铁条的吸引力为40N/m

• 滚轴系统：采用球形滚珠轴承，确保墙板无噪音及平稳移动

• 吸音系数：中频吸音系数0.8

---







---

采用方钢龙骨作框架，内填隔音岩棉，表面板材内侧粘贴双层隔音胶垫，在保证门板强度的同时，也使产品的隔音效果得到保障，是同行业优质隔断产品之一。

型号：德系万向轮活动隔断 隔断厚度：85/100mm  隔音系数：Rw=55dB  单位重量：55KG/㎡

耐火极限为：2小时  密封方式：手动，连续摇动  操作方式：人工推板，人工密封

方钢龙骨框架，隔断门板强度高，使用寿命长，内填隔音岩棉，表面15mm板材



---



---

生产工艺

传统的手动隔断，生产工艺成熟，方钢龙骨框架结构，采用人工焊接形式，保证隔断的强度及使用寿命，不扭曲，不变形。

（不像其他品牌选用木方或铝通做框架，产品质量得不到保障，门板强度不足，隔断门板长期使用下，容易扭曲变形，影响美观和隔音）



---



---

隔音处理方式1

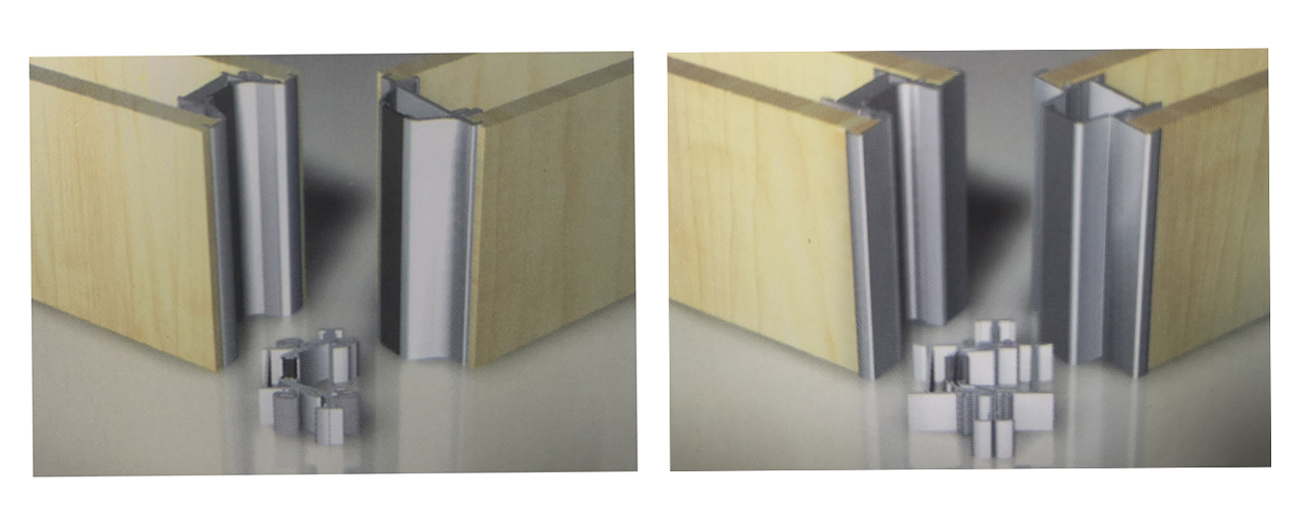

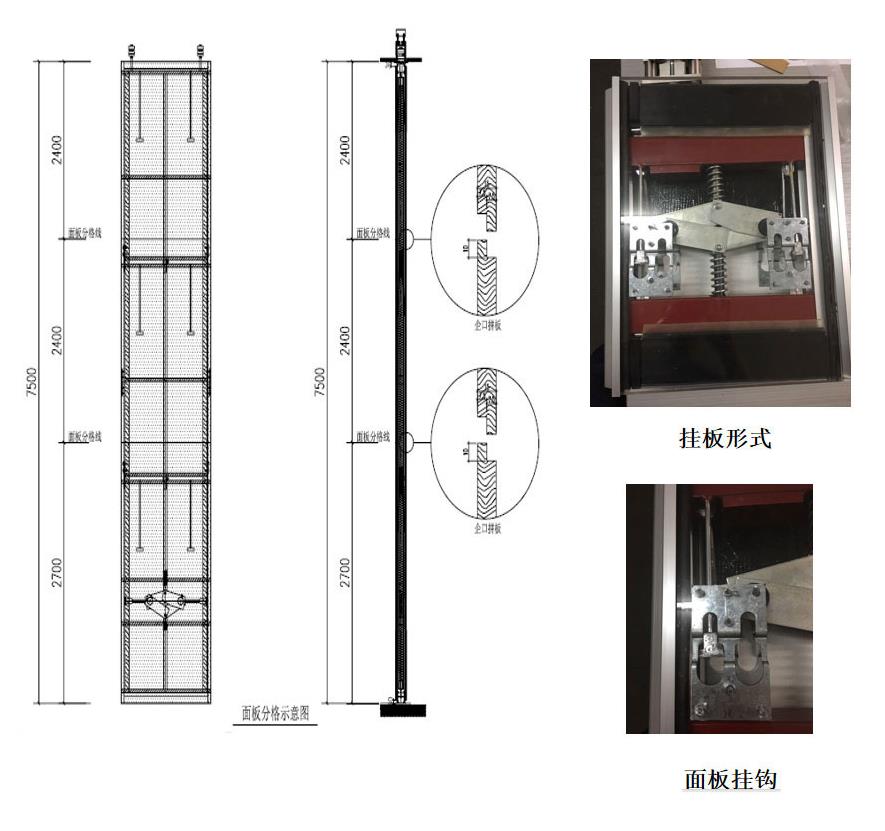

面板拼接：

面板且面板拼接为企口形式，使声音不能直线传播，尽可能的减少漏音现象，使产品的隔音性能更好。

面板固定：

面板固为挂钩悬挂式，这一做法有两个好处：

1. 避免在面板上打钉，打钉会把板打穿造成漏音。

2. 维修时可以把面连带装饰面完整无损的地拆下，又完好的装回去，无需破坏装饰面。



---



---

隔音处理方式2

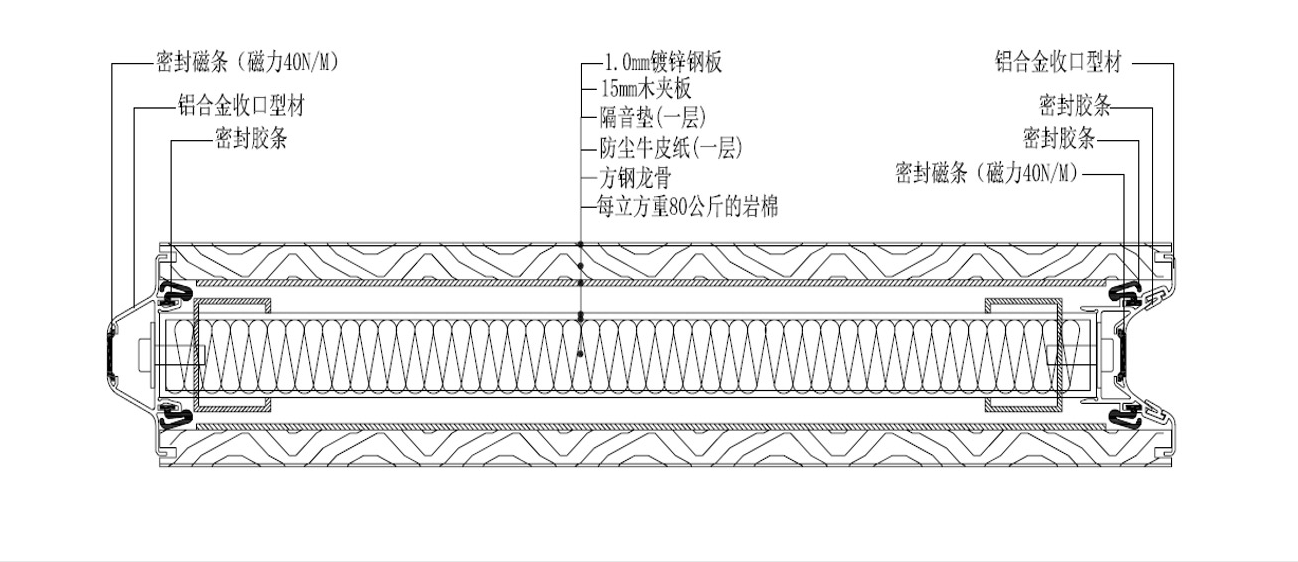

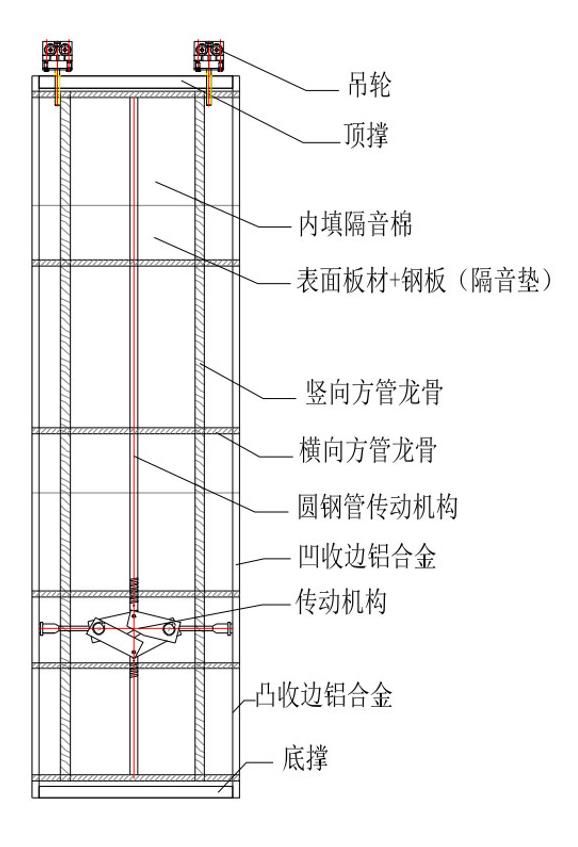

门板结构：

方钢龙骨架，内填80kg/m³的岩棉，外封防尘牛皮纸，基层板为15mm木夹板，板内侧贴一层3mm专用隔音胶垫，板外侧为1.0mm镀锌钢板，铝型材收口，带进口密封隔音胶条，公母型材碰口，接合处有阴阳极密封磁条，磁力为40N/M。



---
